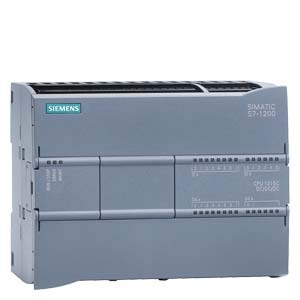

SIMATIC S7-1200 1215C DC/DC/DC 6ES7215-1AG40-0XB0

• ولتاژ تغذیه 24V DC
• 2 ورودی آنالوگ ولتاژی (10-0 ولت)
• 2 خروجی آنالوگ جریانی (20-0 میلی آمپر)
• 10 خروجی دیجیتال DC (ترانزیستوری) / 4 سرعت بالا 100KHz
• 14 ورودی دیجیتال DC (ترانزیستوری) / 6 سرعت بالا
• 3 ماژول شبکه (CM)
• 1 سیگنال برد (SB)
• 8 سیگنال ماژول (SM)
• حافظه داخلی 125KB
• رزولوشن 10Bit
• 2 پورت پروفی نت (اترنت RJ45)

پی ال سی های سری 1200 زیمنس با نرم افزار TIA (تیاپورتال) برنامه نویسی و مانیتورینگ می شود. این نرم افزار از سال 2015 عرضه شد و انقلابی در زمینه نرم افزارهای اتوماسیون صنعتی زیمنس بود، در این نرم افزار با زبان های برنامه نویسی نردبانی (LAD)، بلوک توابع (FBD) میتوان برنامه نویسی S7-1200 را انجام داد. در این نرم افزار می توان بخش های مختلف پیکربندی سخت افزار، پیکربندی شبکه، برنامه نویسی PLC و HMI را در یک مجموعه واحد انجام داد. از آن جایی که محیط دسترسی به بخش های مختلف گفته شده به صورت پیش فرض در قالب پورتال (Portal view) است نرم افزار TIA به TIA Portal شناخته می شود. بهتر است بدانید که محیط دیگری در کنار پورتال هست که به آن نمایش پروژه ای (Project View) بخش های نرم افزار گفته می شود.

سری 1200 زیمنس برای اتوماسیون ماشین و خط های تولید کوچک طراحی شده است در نتیجه در حجم برنامه، تعداد گره های شبکه، سرعت اجرای دستورالعمل ها و... و تعداد ورودی و خروجی ها محدودیت هایی دارد. در این نوع پروژه ها احتمال افزایش تعداد ورودی خروجی ها کم می باشد در نتیجه اضافه شدن ماژول توجیهی ندارد (در سری 1211C)، بدین منظور زیمنس این امکان را فراهم کرده که با یک برد ساده تعداد ورودی خروجی ها به میزان کمی ارتقا یابد، این بردها به نام سیگنال برد (SB) عرضه می شوند.

بسته به نوع PLC تعداد ورودی و خروجی ها به صورت پیش فرض روی آن تعبیه شده است که میتوانید در جدول زیر نگاه مختصری به آن داشته باشید.

سری 1200 زیمنس دارای شبکه ها و ارتباطات مختلفی نظیر ProfiBus, Modbus TCP, Modbus RTU , ProfiNet, AS-I, point to, point, ، CANopen می باشد. در سری S7-1200 دو عدد ورودی آنالوگ بر روی CPU ها تعبیه شده است که از نوع ولتاژی 0 تا 10 ولت می باشد و اگر بخواهید از این ورودی های ولتاژی به عنوان ورودی جریانی استفاده کنید می توان یک عدد مقاومت 500 اهم بین ترمینال های 0 و M قرار داد. همچنین زیمنس S7-1200 با استفاده از ماژول CM CANopen با کد فنی B-021620 قابلیت پشتیبانی از CANopen را نیز پیدا می کند. همچنین با استفاده از ماژول های ارتباطی قابلیت ارتباط RS485 را نیز دارد.

تفاوت عمده میان خروجی های ترانزیستوری و رله ای در میزان جریان دهی می باشد. خروجی رله ای می تواند جریان های بالاتر از 2 آمپر بدهد در حالی که خروجی ترانزیستوری حداکثر تا جریان 500 میلی آمپر میتواند داشته باشد. تفاوت بعدی در ولتاژ کاری می باشد به طوری که خروجی رله ای میتواند در ولتاژ DC (5~30V) و AC (5~250V) کار کند. در حالیکه خروجی ترانزیستوری فقط DC (20.4~28.8V) می باشد و مزیت اصلی ترانزیستوری سرعت بالای سوئیچ زنی می باشد. در خروجی رله ای 1 هرتز می باشد ولی در خروجی ترانزیستوری 20 کیلوهرتز و 100 کیلوهرتز می باشد.

ر سری 1200 زیمنس به طور قابل توجهی نسبت به سری قدیمی S7-200 ظرفیت هم در حافظه داخلی پی ال سی هم در کارت حافظه افزایش داشته است. کارت های حافظه سری S7-1200 از 4 مگابایت تا 32 گیگابایت وجود دارند. نکته ای که وجود دارد برخلاف سری 300 زیمنس که بدون کارت حافظه امکان بهره برداری نیست در S7-1200 همیشه نیاز به استفاده از کارت حافظه نیست.

دلایل استفاده از کارت حافظه در S7-1200

• پاک کردن رمز از PLC
• انتقال برنامه از PLC به PLC دیگر (Transfer card)
• به روز رسانی Firmware
• افزایش حافظه برنامه (Program card)
• ذخیره منحنی مقادیر اندازه گیری شده و...

زیمنس ما را ملزم میکند که فقط از کارت های حافظه ی خود زیمنس استفاده کنیم و امکان استفاده از کارت های حافظه متفرقه وجود ندارد، در جدول زیر انواع کارت های حافظه برای سری S7-1200 زیمنس را می توانید مشاهده کنید.
